NARR-01
NEW ACTIVE RADAR REFLECTOR-01 (NARR-01)
NARR-01, 2–18 GHz frekans bandında çalışan geniş bantlı bir Aktif Radar Reflektörüdür. Yapılandırılabilir bir Radar Kesiti (RCS) ile radar sinyallerini yükseltmek ve yeniden iletmek üzere tasarlanmıştır, gerçekçi eğitim, aldatma ve savunma doygunluğu için oyunun kurallarını değiştiren bir çözümdür.
Temel Yetenekler
▪ Gerçekçi Hedef Simülasyonu: Canlı atış tatbikatları ve radar operatörü eğitimi için gerçek hava tehditlerini taklit eder.
▪ IADS Aktivasyonu: Düşman Entegre Hava Savunma Sistemlerini kışkırtır, dikkatlerini ve yanıtlarını
çeker.
▪ Aldatma ve Yönlendirme: Düşman sistemlerini yanıltır, onları yüksek değerli varlıkları bir aldatmacaya harcamaya teşvik eder.
▪ Sürü Karmaşıklığı: Gruplar halinde konuşlandırıldığında kafa karışıklığı yaratır ve radar sistemlerini bunalttırır.
Temel Kabiliyetler
Gerçekçi Hedef Simülasyonu: Canlı atış tatbikatları ve radar operatörü eğitimi için gerçek hava tehditlerini taklit eder.
• IADS Aktivasyonu: Düşman Entegre Hava Savunma Sistemlerini tetikler, dikkatlerini çeker ve meşgul eder.
• Aldatma ve Yönlendirme: Düşman sistemlerini yanıltarak, onları yüksek değerli mühimmat envanterini yanıltıcı hedef için harcamasını sağlar.
• Sürü Karıştırma: Sürü halinde hareket eden platformlara yerleştirildiğinde, hedef radar sistemlerini satüre eder.
Programlanabilir Parametreler
Kazanç seviyeleri ayarlanabilir:
• Uçuştan önce seri bağlantı üzerinden
veya
•Uçuş sırasında Banshee uçağından RS-232 veya HOT NOSE (Yüksek/Düşük) arayüzü üzerinden
| Özellik | Değer |
|---|---|
| Model | NARR-01 |
| Yapılandırma | RF Güç Yükseltici Birimi (1 adet) ve Antenler (2 adet) |
| Frekans Aralığı | 2 – 18 GHz |
| Kazanç | > 60 dB |
| Kazanç Hassasiyeti | 1 dB |
| Çıkış Gücü | ≥ 29 dBm (elektronik birim çıkışında) |
| Maksimum RF Girişi | 15 dBm |
| Gürültü Faktörü | < 10 dB |
| Polarizasyon | LHCP / RHCP |
| Işıma (Scintillation) | Var |
| Anten Kazancı | -1.2 – 5.9 dBi |
| VSWR (Gerilim Dalgası Oranı) | En fazla 1:1.55 |
| Aksiyel Oran | En fazla 1.95 dB |
| Uçuş Sırasında Programlama | Var |
| Arayüz | RS-232, Banshee HOT NOSE |
| Boyutlar | RF Yükseltici: 96×66×24 mmAnten: 40×71 mm |
| Ağırlık | RF Yükseltici: 280 gramAnten: 130 gram |
| Çalışma Voltajı | 12 – 24 VDC |
| Güç Tüketimi | 12 Watt |

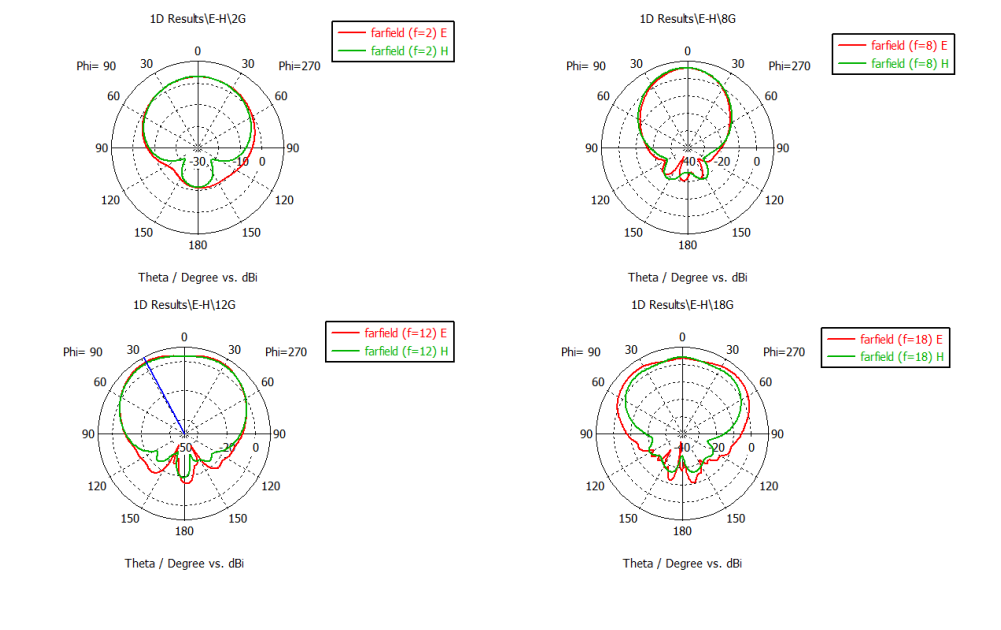

Anten Patern Ölçümleri
2.000 MHz, 8.000 MHz, 12.000 MHz ve 18.000 MHz için anten paternleri şekildeki gibidir.

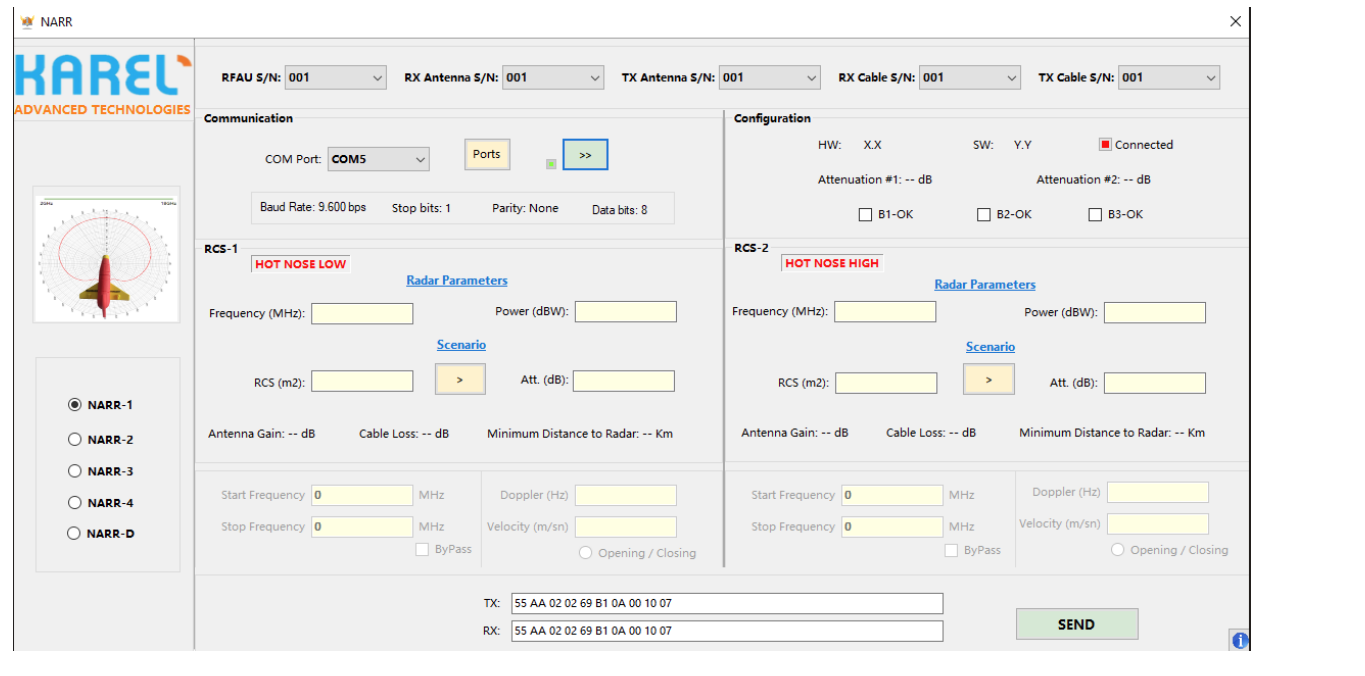

Görev Planlama Yazılımı
NARR-01, aşağıdaki parametrelere göre istenen RKA (Radar Kesit Alanı) elde etmek için gereken zayıflatmayı hesaplayan Görev Planlama Yazılımı ile birlilkte kullanılır.
▪ Radar çalışma frekansı,
▪ Radar Etkin Yayılan Güç (ERP),
▪ İstenen RKA,
▪ Anten kazancı ve
▪ Kablo kayıpları
Kullanıma Hazır
İHA'lar ve Hedef Drone'lar için optimize edilmiş olan NARR-01, her türlü modern hava savunma angajman senaryosunda güvenilir ve gerçekçi taktiksel ortam sunar.
Ayrıca, istenilen RCS'yi koruyarak radara yaklaşmak için gereken minimum mesafeyi hesaplar.
